IPX1~IPX9K 防水试验怎么选：五类结构对应不同等级

先把 IP 等级和试验方式对上号

IP 代码的第二位数字表示防水等级。选设备之前，建议先把「等级 → 试验方式 → 需要什么结构」这三列对齐。很多时候采购失误不是买错了机器，而是买的机器与目标等级对应的结构不是一回事。

注：上表列出的是常见配置区间，用于选型判断；滴水孔径、流量、水压、摆角速度与试验时间的具体数值，以 GB/T 4208（IEC 60529）对应条款为准，不作为验收依据。

为什么一台设备很难把 IPX1~IPX9K 全包下来

从结构上看，IP 防水试验至少涉及五类完全不同的装置，它们在原理上并不相通：

• 滴水装置（IPX1/IPX2）：靠滴水量与样品倾角实现，关键是滴水均匀性和转台倾角能否稳定定位到 15°。
• 摆管淋水装置（IPX3/IPX4）：靠半圆形摆管上的一圈喷孔，关键是摆角范围与每个孔的流量一致性。
• 喷嘴喷射装置（IPX5/IPX6）：靠单个标准孔径喷嘴，关键是水压与流量能否稳定达到等级要求。
• 加压浸水装置（IPX7/IPX8）：靠水位（IPX7 为 1 m 水深）或加压模拟更深水压，关键是箱体密封与压力控制精度。
• 高温高压喷射装置（IPX9/IPX9K）：需要 80 ℃ 热水配合 8~10 MPa 压力，属于汽车行业工况，与前三类不是同一套系统。

因此行业里通行的做法是「按等级分组配机」：IPX1/IPX2 一台、IPX3/IPX4 一台、IPX5/IPX6 一台、IPX7/IPX8 一台，IPX9K 单独一台。如果只做消费电子类型式试验，通常先从 IPX3/IPX4 或 IPX5/IPX6 入手，再按客户要求补齐。

这里有一个容易混淆的点：IPX9K 与 IPX9 的出处不同。IPX9 见于 IEC 60529 的修订内容，而 IPX9K 来自汽车行业的 ISO 20653 / DIN 40050-9，试验温度与压力要求更严。汽车零部件客户说的「9K」，通常指的是后者。

按产品反推等级：几条常见路径

试验做不准的四个常见原因

1. 样品姿态没按标准复现。IPX2 要求 4 个倾斜位置各约 2.5 min，只做一个角度就不满足等级判定条件。
2. 流量未经校准就直接报数。喷嘴孔径对流量极其敏感，长期使用结垢后，实际流量会明显偏离标称值。
3. 水质与过滤被忽略。杂质会堵塞喷孔，水循环系统需要配置多级过滤，否则试验重复性会持续变差。
4. 样品状态与判定方法不一致。样品应按使用状态安装（例如盖好充电口盖），试验后按事先约定的方法检查内部是否进水，避免双方对结论各说各话。

本站 IP 防水试验机型对照

按上面的分组，本站对应机型如下，点击型号可查看技术参数与可选配置：

• XY-C107 IPX1/IPX2 滴水试验箱：垂直滴水与 15° 倾斜滴水，用于 IPX1、IPX2 等级试验。

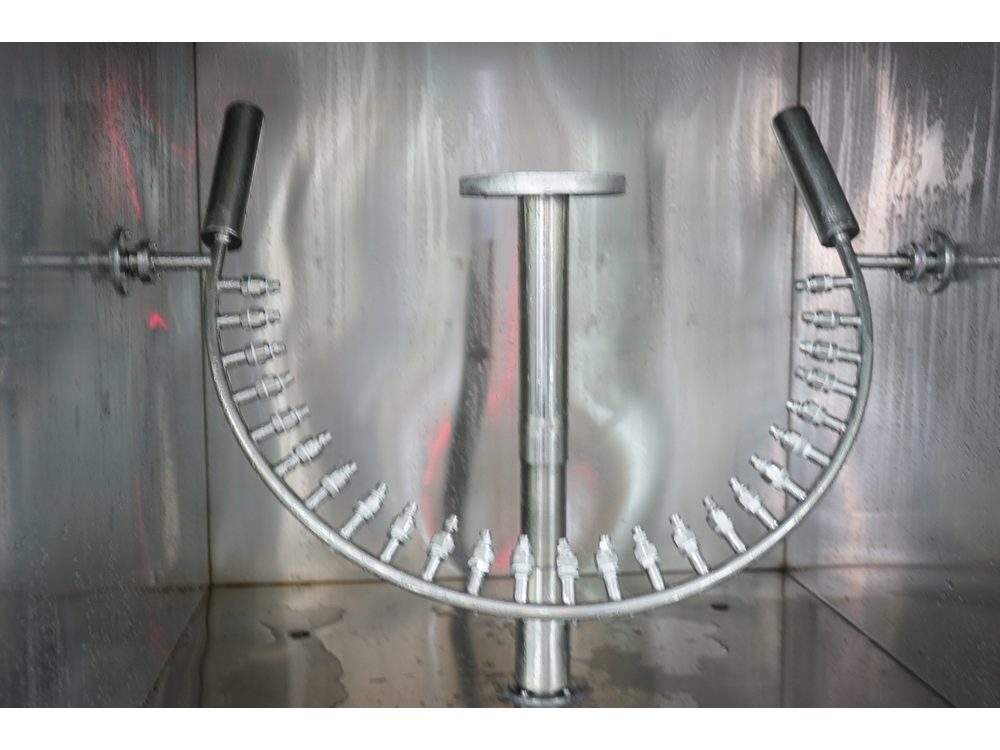

• XY-C108 IPX3/IPX4 淋雨试验箱：摆管淋水结构，覆盖 IPX3、IPX4。

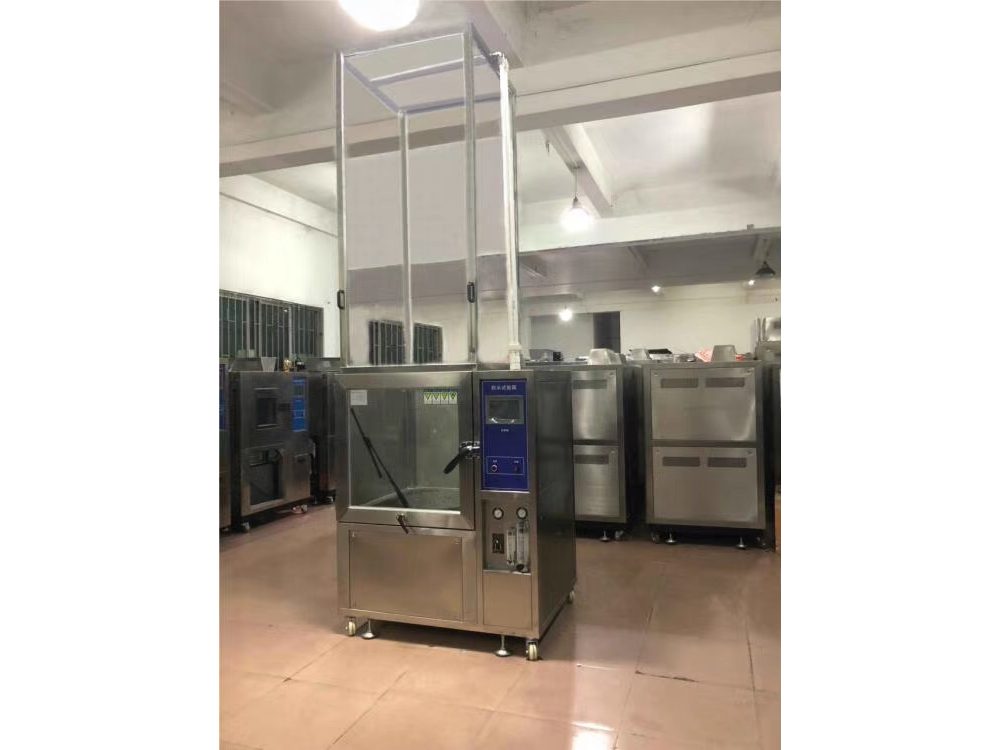

• XY-C109 IPX5/IPX6 强喷水试验箱：标准喷嘴喷射，覆盖 IPX5、IPX6。

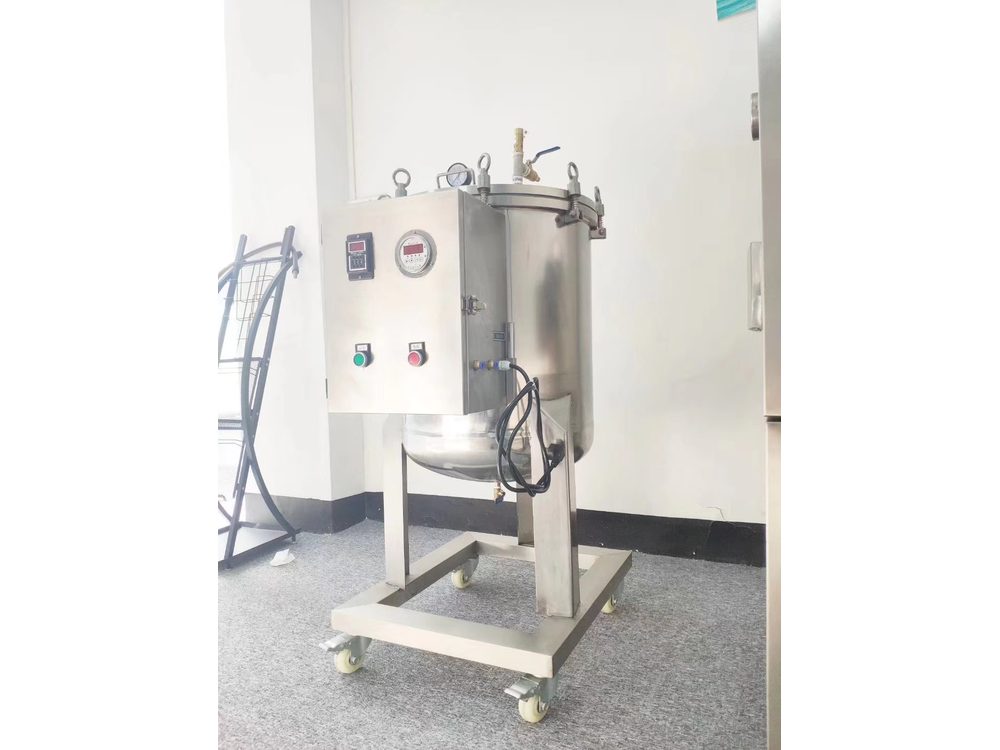

• XY-C110 IPX7/IPX8 加压浸水试验箱：短时浸水与加压浸水，覆盖 IPX7、IPX8。

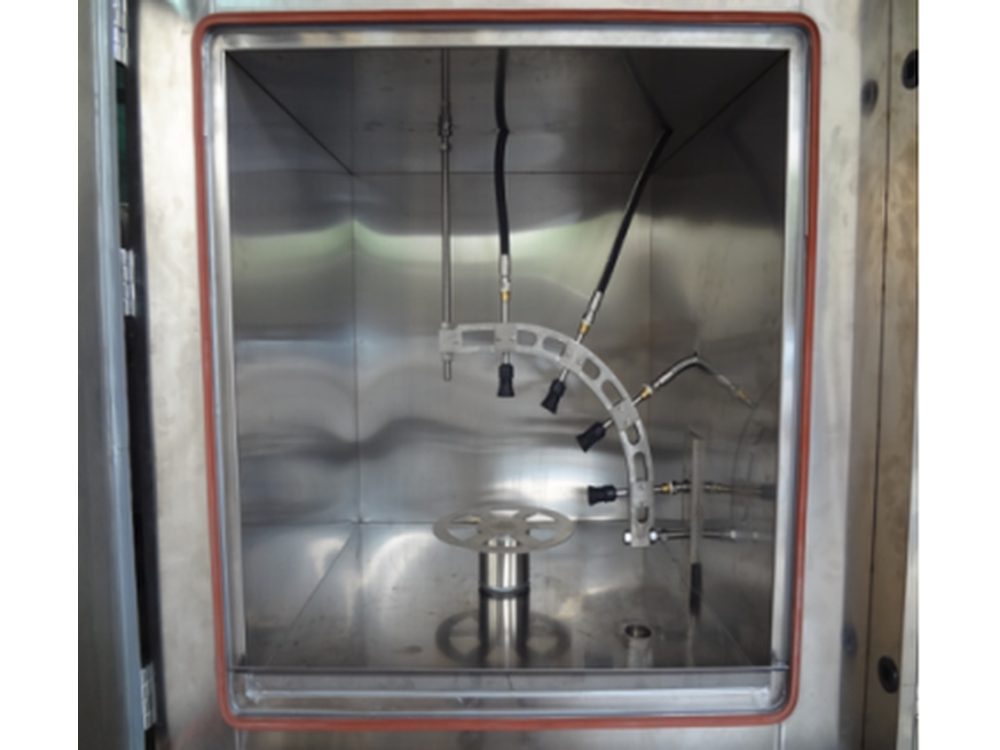

• XY-C111 IP9K 高温高压喷射试验箱：约 80 ℃ 高温高压喷射，对应汽车 IPX9K 工况。

以上机型均按 GB/T 4208、IEC 60529 外壳防护等级（IP 代码）设计，支持按试验标准与样品尺寸非标改型。完整的机型清单见 环境试验设备分类。

选型时需要提供的四件事

• 目标等级（例如 IPX4 还是 IPX6），以及所依据的标准版本；
• 样品的外形尺寸与重量——决定转台尺寸和箱体大小；
• 样品在试验中的状态（通电 / 不通电、是否带线缆、是否装附件）；
• 判定方式（内部目视、功能测试，还是需要留存影像记录）。

把这四项说清楚，通常一次就能给出合适配置，避免「买回来等级对不上」的返工。提交选型需求或直接电话沟通都可以。
